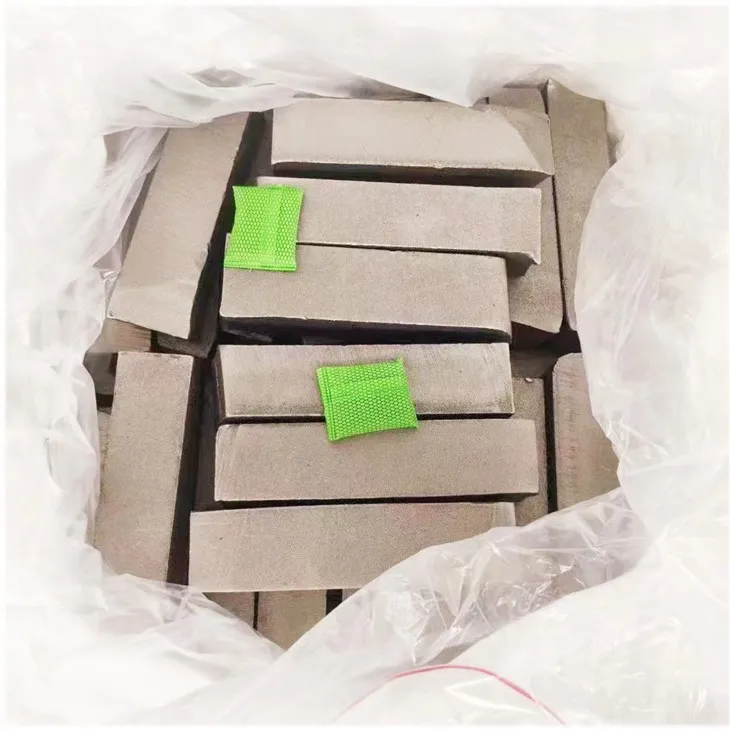

Premium -elektromagnetilised raudkangid - vaakumkaare remingu (VAR) protsess
Valmistanud Xinye Taiming - täpsus, mis on konstrueeritud elektromagnetiliste rakenduste jaoks
Toote ülevaade
Täpsemad VAR-sulatatud raudkangid, mis on konstrueeritud kõrgete elektromagnetiliste jõudluse saavutamiseks kõrghetk tööstusharudes.
| Funktsioon | VAR protsessi eelis |
|---|---|
| Puhtusaste | 99,98%+ (lisandid, mis on vähem või võrdsed 0. 02%) |
| Teraviljastruktuur | Ülikõrge,<10µm grain size |
| Jääkielemendid | Hapnik, mis on väiksem kui 15 ppm, vesinik väiksem või võrdne 2pm |
| Rakendused | Transformerid, MRT -süsteemid, PRALGE MOOTORID |
Tehnilised spetsifikatsioonid
| Parameeter | Spetsifikatsioon | Testimisstandard |
|---|---|---|
| Mõõtmed | Ø 150-500 mm x 1000-6000 mm (kohandatav) | ASTM E3 |
| Tihedus | 7,87 g/cm³ ± 0. 5% | ISO 3369 |
| Vastupidavus | 9,71 µΩ · cm @20 kraadi | IEC 60468 |
| Magnetvoo tihedus | 2.15t (minimaalne garanteeritud) | ASTM A341 |
Keemiline koostis (tüüpiline)
| Element | Sisu (%) | Kontrollitaluvus |
|---|---|---|
| Fe | 99.98 | ±0.005 |
| C | 0.002 | ±0.0003 |
| Si | 0.007 | ±0.001 |
| Mn | 0.003 | ±0.0005 |
| S | 0.0008 | ±0.0001 |
| P | 0.0012 | ±0.0002 |
Jälgi elemendid (Cr/Ni/Cu): vähem või võrdne 0. 0015% igaüks
Jõudluse võrdlus
| Omand | Tavaline toor | Xinye var toor | Parandamine |
|---|---|---|---|
| Sunniviisilisus (A/M) | 80 | 42 | 47.5% ↓ |
| Südamiku kaotus (w/kg) | 2.3 | 1.1 | 52.2% ↓ |
| Läbilaskvus | 1800 | 3500 | 94.4% ↑ |
| Pinna karedus (RA) | 6.3µm | 1.6µm | 74.6% ↓ |
Tööstuslikud rakendused
| Sektor | Rakendus | Kasu |
|---|---|---|
| Energia | Toitetrafo südamikud | 15% tõhususe suurenemine |
| Autotööstus | EV mootori lamineerimised | 20% kaalu vähendamine |
| Kosmose | Ajami komponendid | Magnethüstereesi null |
| Meditsiiniline | MRI magnetkoolid | 99,99% välja ühtlus |
Sertifikaadid ja vastavus
| Standard | Ulatus | Sertifikaat nr |
|---|---|---|
| ASTM A848 | Vähese süsinikusisaldusega magnetraud | Xyt -2024 var |
| ISO 9001: 2015 | Kvaliteedijuhtimine | CNAS-QM -0456 |
| Rohs 3 | Ohtlik ainevaba | Ep 2024- eu -789 |
VAR protsesside voog
Tooraine valik
Kolmekordne vaakum degaseeritud lähteaine
Elektroodi ettevalmistamine
Isostaatiline vajutamine @1200mpa
Vaakumkaare ümberkujundamine
10⁻⁴ MBAR VACUUM, 8000A DC Vool
Homogeniseerimine
48 tundi @1150 kraadi vesiniku atmosfääris
Lõppkontroll
Pöörisvool + ultraheli testimine
Miks valida xinye taiming?
| Konkurentsield | Tehniline toetus | Jätkusuutlikkus |
|---|---|---|
| 40+ aastate metallurgilised teadmised | Kohandatud sulami kujundus | 100% vanaraua ringlussevõtt |
| 0. 1 um pinna viimistlus | JIT -i kohaletoimetamise süsteem | Nullreovesi |
| 100% partiid jälgitavus | Välja tõrke analüüs | Süsinikneutraalne sulamine |
KKK -sektsioon
K: kohandatud mõõtmete minimaalne tellimiskogus?
A: 5 tonni 30- päevase ajaga.
K: Pinnakaitse saatmise ajal?
V: VCI kile + lämmastikuga punnis pakendistandard.
K: Maksimaalne pidev töötemperatuur?
V: 650 kraadi<0.01% dimensional change.
