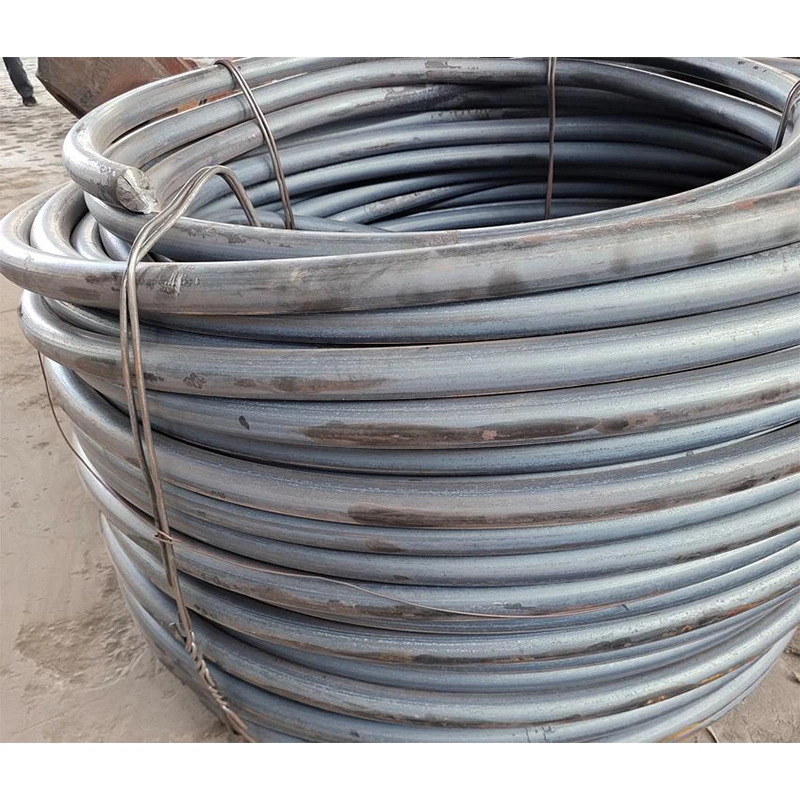

Suure efektiivsusega elektromagnetilised raua südamik vardad|Xinye taiming
Äärmiselt madala kadude südamiku vardad täpse magnetilise vooluahelate jaoks
Xinye Taimingi elektromagnetilised raua südamiku vardad pakuvad erakordset magnetilist läbilaskvust, minimaalset hüstereesi kadumist ja trafode, induktorite ja kõrgsageduslike seadmete termilist stabiilsust.
Tehnilised spetsifikatsioonid ja kompositsioon
Tabel 1: Tuumavarda kompositsiooni ja magnetilised omadused (IEC 60404-8 standardid)
| Omand | Spetsifikatsioon | Väärtustama |
|---|---|---|
| Raud (Fe) puhtus | Suurem kui 99,9% | Räni (si): {{0}}. 5–3,0% |
| Süsinik (C) | Vähem või võrdne 0. 005% | Fosforo (p): vähem või võrdne 0. 003% |
| Suhteline läbilaskvus | 5, 000 - 15, 000 (DC) | Sunniviisilisus: 10–30 A/m |
| Põhikaotus (50 Hz) | 1,2–2,5 w/kg | Küllastusvoog: 2.0–2.2 T |
| Vastupidavus | 45–60 µΩ · cm | Töötemp.: -40 kraadi 200 kraadi |
Tulemuslikkuse eelised
Tabel 2: elektromagnetiline võrdlus
| Parameeter | Xinye südamlikud vardad | Tavalised südamikud |
|---|---|---|
| Põhikaotus (1 kHz) | 8–12 w/kg | 15–25 w/kg |
| Läbilaskvuse stabiilsus | ± 2% (0 - 150 kraadi) | ± 8% (0 - 100 kraadi) |
| Sagedusvahemik | 50 Hz - 100 kHz | 50 Hz - 20 kHz |
| Eddy praegune kaotus | Vähem kui 5% kogukahjust | 10–15% kogukahjust |
| Eluiga | 100, 000+ tsüklid | 50, 000 tsüklid |
Põhifunktsioonid
Teradele orienteeritud struktuur: Optimeeritud suunamagnetvoogu jaoks.
Isoleeritud kattekiht: Vähendatud interlaminaarsed kaotused (H -klassi isolatsioon).
Kohandatud kujundid: Ümmargused, ristkülikukujulised või kuusnurgad (Ø5–100 mm).
Tööstuse rakendused
Tabel 3: sektorispetsiifiline tulemuslikkuse kasv
| Tööstus | Rakendus | Tõhususe parandamine |
|---|---|---|
| Jõutrafod | Jaotussüdamikud | 30% madalam koormus kaotus |
| EV laadimine | DC-DC muunduri südamikud | 25% suurem võimsustihedus |
| Taastuvenergia | Muunduri induktor | 40% vähendas termilist triivi |
| Tarbeelektroonika | SMP -südamikud | 15% väiksem jalajälg |
| Kosmose | Avioonika magnetilised andurid | EMI vähendamine 20 dB võrra |
Toote hinded ja mõõtmed
Tabel 4: Tuumavarda hinded
| Aste | Materiaalne | Sagedusvahemik | Võtmetaotlus |
|---|---|---|---|
| ECR -100 | Räniraud (3%) | 50 Hz - 10 kHz | Tööstustrafod |
| ECR -200 | Nanokristalliline | 1 kHz - 100 kHz | Kõrgsageduslike induktiivtena |
| ECR -300 | Puhas raud (99,95%) | DC - 1 kHz | Täpsusandurid |
| ECR -400 | Fe-si-al (sendest) | 10 kHz - 500 kHz | RF -filtrid ja telekommunikatsiooniseadmed |
Tootmisprotsess
Vaakum lõõmutamine stressi leevendamiseks.
Epoksü- või fosfaatkatted korrosioonikindluse tagamiseks.
KKK -d
K: Kas teie tuumavardad vastavad ROHS-ile?
V: Jah - kõik klassid vastavad ROHSi, RECH ja UL -i ohutusstandarditele.
K: Kas ma saan taotleda kohandatud läbilaskvuse väärtusi?
V: Absoluutselt - kohandame ränisisu ja lõõmutamisprotsesse konkreetsete BH -kõverate täitmiseks.
K: Milliseid hälbeid te tagate?
A: mõõtmete tolerants: ± 0. 1 mm; Läbilaskvuse dispersioon: ± 3%.
Pakk
Puhas raual pakitakse tavaliselt rooste ennetava õliga, mähitud plastkilesse ja kinnitatakse plast- või metallrihmadega. Seejärel asetatakse see puidust kaubaalustele või puidust kastidele, kasutades mõnikord transpordi ja ladustamise ajal täiendava kaitse jaoks niiskuskindlat paberit või vaakumpakendit.
Transportimine
Taiyuan Xinye Taiming Manufacturing and Revection Co., Ltd. tarnime tõhusalt tooteid kogu maailmas, käitleme laevandus- ja tollivormistusega ning tagame kiire, ohutu ja vaevavaba transpordi kõigisse maailma piirkondadesse.
